[준비 사항]
- 경기소 소재, 초등학교 교실 2곳
- 학교 수돗물 이용, 1층 현장에서 나노버블 오존수 생성
- 화우 나노버블 발생장치 : FNT-203
- 오존 측정 장치, 분무기
[실험 목적]
- 나노버블 오존수를 분사한 후 공기 중 오존 농도 변화 정도 확인
- 나노버블 오존수 분사 시 안전성을 확인
[시험 기관]
- ㈜케이에스디 (국가공인 인증기관) / www.ksdpf.com
[측정 및 분석 방법]
1) 측정 장소 : 경기도 소재 초등학교 (8m*8m*2.6m=166.4㎥ 크기 교실)
2) 측정 일시 :
- 2020.07.05/11:30 - 5ppm 농도 오존수 3600cc 동시 분사 (분사시간: 1분30초) / 교실 크기: 166.4m^3
- 2020.07.05/12:00 - 4.5ppm 농도 오존수 6000cc 동시 분사 (분사시간: 2분) / 교실 크기: 166.4m^3
3) 측정 항목 : 공기 중 오존농도
4) 측정 및 분석방법
- 오존농도 측정은 『환경분야 시험, 검사 등에 관한 법률』 제6조 제1항 제3호에 따른 환경부 고시 제2018.12.21 실내공기질공정 시험기준에 준하여 실시
- 오존수 안전성 검사로 각 25분 동안 2회 측정
| 구분 |
제조농도
(ppm) | 분무농도
(ppm) | 분무량 | 분사시간 | 1m³ 당 분사량
(cc/m³) | 최대농도
(ppm) | 평균농도
(ppm) |
| 5.0 | 2.6 | 3,600cc | 1분 30초 | 21.6 | 0.070 | 0.034 |
| 4.5 | 2.0 | 6,000cc | 2분 | 36.1 | 0.058 | 0.030 |
5) 참고 사항
A. 분무한 오존량: 5ppm * 3600cc = 18mg
B. 분무 후 잔존 오존량: (가)-(나) = 3.8272mg
(가) 평균농도 * 교실크기 = 5.6576mg
(나) 기존 오존량 : 0.011mg *교실크기=1.8304mg
- 분무 후 잔존 오존량 비율 = B/A = 3.8272/18 = 0.21262 ===> 21.26%

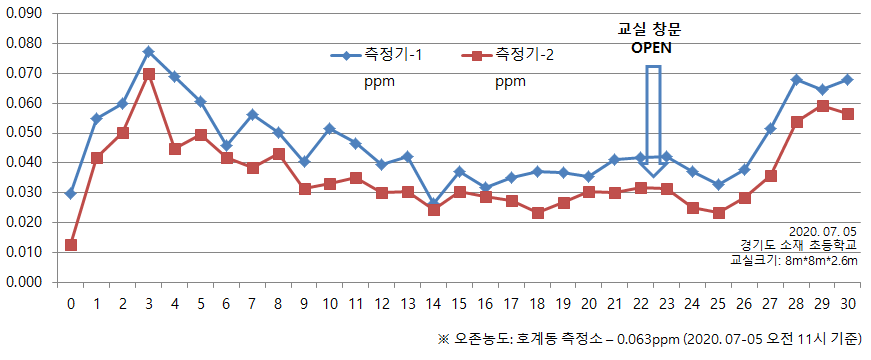

C. 시간에 따른 공기 중 오존 농도 변화표 (참고)
[고찰 및 결론]
이번 실험은 화우나텍(주)의 FNT-203 나버블 오존수 제조기기를 사용하여 나노버블 오존수를 제조하였으며
기존 사용자가 사용하는 농도보다 5배 이상 높고 사용량 또한 10배 이상 많은 양을 사용하여
가혹한 조건에서 오존농도 측정을 하여 오존수의 안전성을 검증하였다.
실험결과 오존의 평균농도는 법적허용기준치인 0.06 ppm보다 낮게 측정되었으며
측정 최대농도 또한 기준치를 초과하였으나 1분 정도 짧은 시간에 감소되어 기준치 이하로 내려가
인체에 영향을 미치는 30분~1시간에 비해 아주 짧은시간이므로 안전하다고 볼 수 있다.
실제 사용하는 농도보다 가혹한 실험조건에서도 안전성이 확보가 되었으므로
일반적인 사용 농도로 제조하여 사용한다면 화우나텍(주)의 FNT-203 나버블 오존수제조기기로 제조된
나노버블 오존수는 사용하는데 안전하다고 볼 수 있다.
*분사된 나노버블 오존수의 오존은 공기 등과 반응 후 OH래디칼 또는 O로 바뀌며, 이후 O2 또는 H2O로 변해 사라짐.
-->인체 및 호흡기에 영향 없음.
*국내 오존 환경 기준 : 1시간 평균 0.1ppm / 8시간 평균 - 0.06ppm
(환경부 고시 기준)
